بیرینگ خودتنظیم چیست؟ راهکاری هوشمند برای جبران ناهم‌محوری در ماشین‌آلات صنعتی

فرض کنید یک الکتروموتور صنعتی را به‌تازگی نصب کرده‌اید. همه چیز در ظاهر کاملاً صحیح است؛ شفت در جای خود قرار گرفته، کوپلینگ تنظیم شده و دستگاه بدون مشکل شروع به کار می‌کند. اما چند ماه بعد لرزش افزایش پیدا می‌کند، دمای بیرینگ بالا می‌رود و در نهایت مجموعه نیاز به تعمیر پیدا می‌کند. در بسیاری از این موارد، علت اصلی خرابی کیفیت پایین بیرینگ نیست، بلکه ناهم‌محوری (Misalignment) بین شفت و هوزینگ است.

برای حل این مشکل، مهندسان نوعی بیرینگ طراحی کردند که بتواند تا حد مشخصی خود را با شرایط واقعی کار تطبیق دهد. این محصول که با نام Self-Aligning Ball Bearing یا بیرینگ خودتنظیم شناخته می‌شود، یکی از راهکارهای مهم مهندسی در ماشین‌آلات صنعتی، کشاورزی و تجهیزات انتقال قدرت است.

---

● بیرینگ خودتنظیم چیست؟

بیرینگ خودتنظیم نوعی بلبرینگ دو ردیفه است که به دلیل طراحی ویژه مسیر غلتش رینگ خارجی، قابلیت جبران ناهم‌محوری بین شفت و هوزینگ را دارد.

برخلاف بلبرینگ‌های معمولی که نسبت به خطاهای نصب حساس هستند، این بیرینگ می‌تواند در شرایطی که انحراف محدودی بین محور شفت و محل نصب وجود دارد، بدون ایجاد تنش اضافی به عملکرد خود ادامه دهد.

---

● چرا ناهم‌محوری یک مشکل جدی است؟

در شرایط ایده‌آل، محور شفت و هوزینگ باید کاملاً هم‌راستا باشند. اما در محیط واقعی کارخانه‌ها عوامل متعددی باعث ایجاد ناهم‌محوری می‌شوند:

• خطای ماشین‌کاری قطعات
• اشتباه در مونتاژ
• خمش شفت تحت بار
• نشست فونداسیون
• انبساط حرارتی
• فرسودگی تجهیزات

در یک بلبرینگ معمولی، ناهم‌محوری باعث توزیع نامتقارن بار روی ساچمه‌ها شده و در نهایت افزایش اصطکاک، تولید حرارت، لرزش و کاهش عمر بیرینگ را به دنبال خواهد داشت.

---

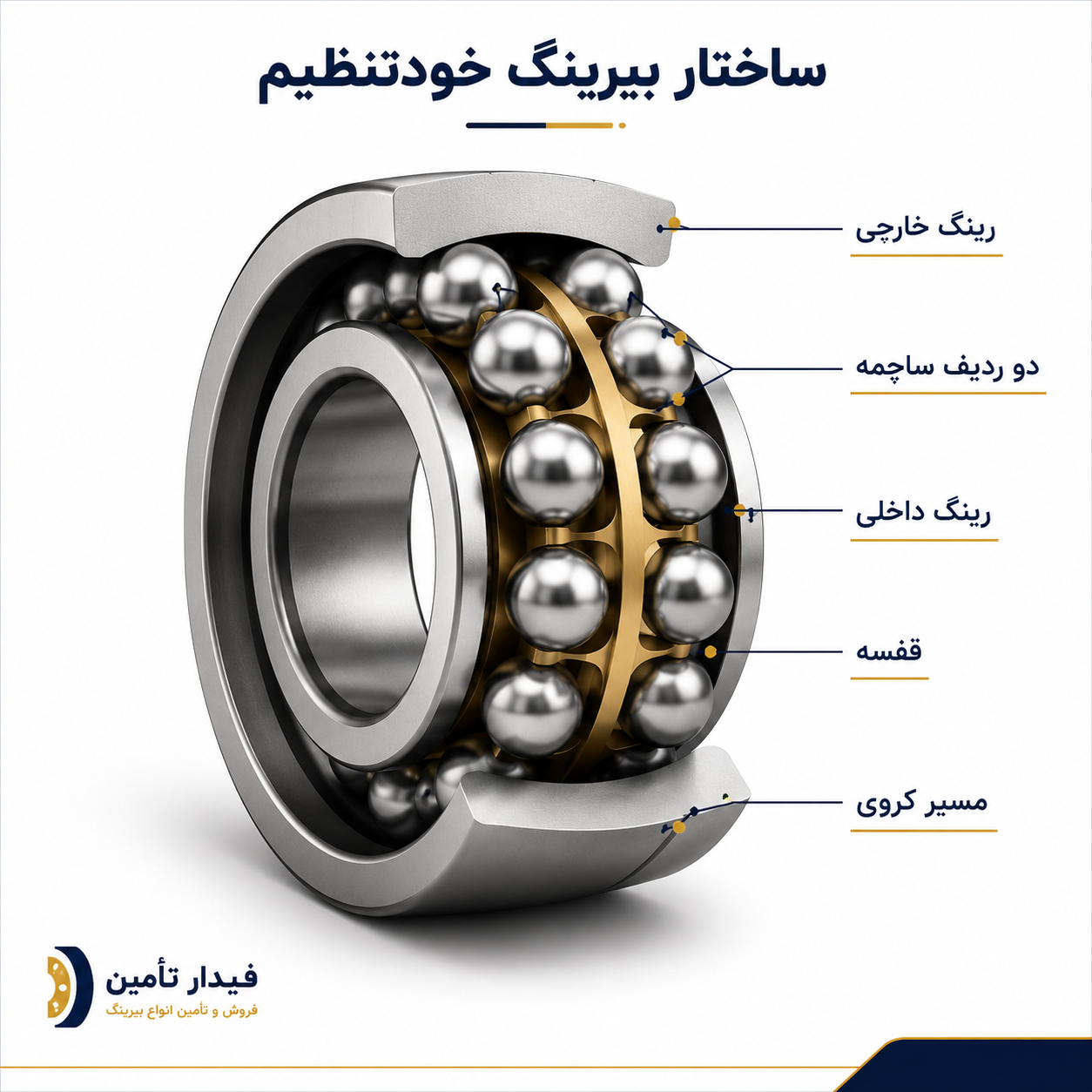

● ساختار بیرینگ خودتنظیم

این بیرینگ از پنج بخش اصلی تشکیل شده است:

• رینگ داخلی
• رینگ خارجی
• دو ردیف ساچمه
• قفسه (Cage)
• مسیر غلتش کروی

ویژگی منحصربه‌فرد این طراحی، سطح کروی رینگ خارجی است. این سطح اجازه می‌دهد مجموعه داخلی بیرینگ نسبت به رینگ خارجی اندکی تغییر زاویه دهد و بدون ایجاد تنش اضافی، بار را به‌صورت یکنواخت منتقل کند.

---

● بیرینگ خودتنظیم چگونه کار می‌کند؟

وقتی شفت نسبت به هوزینگ کمی زاویه پیدا می‌کند، در یک بلبرینگ شیار عمیق، بار تنها روی بخشی از ساچمه‌ها متمرکز می‌شود. این تمرکز تنش باعث افزایش فشار موضعی، سایش و در نهایت خرابی زودرس بیرینگ خواهد شد.

اما در بیرینگ خودتنظیم، طراحی کروی رینگ خارجی به مجموعه داخلی اجازه می‌دهد موقعیت خود را اصلاح کند. در نتیجه بار بین ساچمه‌ها به شکل متعادل‌تر توزیع شده و عملکرد بیرینگ پایدار باقی می‌ماند.

---

● مزایای بیرینگ خودتنظیم

• جبران ناهم‌محوری بین شفت و هوزینگ
• کاهش لرزش و صدای تجهیزات
• افزایش طول عمر بیرینگ
• کاهش حساسیت به خطاهای نصب
• عملکرد مناسب در سرعت‌های بالا
• کاهش هزینه‌های تعمیر و نگهداری
• افزایش قابلیت اطمینان تجهیزات صنعتی

---

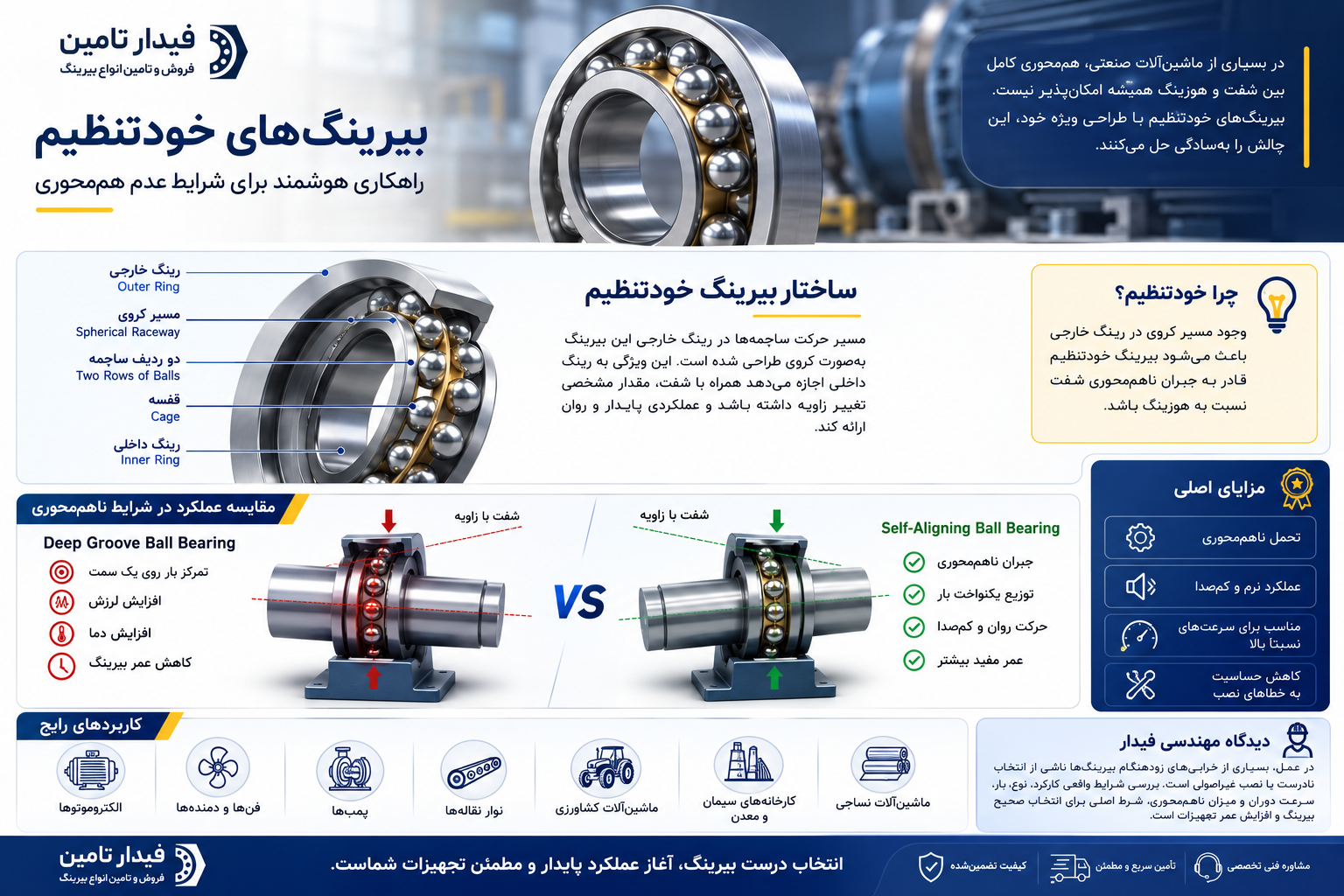

● مقایسه بیرینگ خودتنظیم با سایر انواع بیرینگ

انتخاب صحیح بیرینگ تنها بر اساس ابعاد یا قیمت انجام نمی‌شود. شرایط کاری، میزان بار، سرعت دوران، احتمال ناهم‌محوری و شرایط نصب از مهم‌ترین عوامل تعیین‌کننده در انتخاب بیرینگ مناسب هستند.

در جدول زیر، تفاوت عملکرد سه نوع بیرینگ پرکاربرد در شرایط مختلف مشاهده می‌شود.

ویژگی	Self-Aligning Ball Bearing	Deep Groove Ball Bearing	Spherical Roller Bearing
تحمل ناهم‌محوری	بسیار خوب	کم	عالی
ظرفیت بار شعاعی	متوسط	متوسط	بسیار بالا
سرعت مجاز	بالا	بسیار بالا	متوسط
حساسیت به خطای نصب	کم	زیاد	متوسط
کاربرد اصلی	تجهیزات با احتمال ناهم‌محوری	موتورها و تجهیزات دقیق	ماشین‌آلات سنگین

● عملکرد بیرینگ خودتنظیم در شرایط واقعی کار

در بسیاری از تجهیزات صنعتی، دستیابی به هم‌محوری کامل بین شفت و هوزینگ در تمام شرایط کاری امکان‌پذیر نیست. تغییرات دما، ارتعاشات، بارهای متغیر و تغییر شکل سازه می‌توانند باعث ایجاد انحراف محور شوند.

در بیرینگ‌های معمولی، این انحراف باعث تمرکز بار روی تعداد محدودی از ساچمه‌ها شده و فشار موضعی افزایش پیدا می‌کند. اما در بیرینگ خودتنظیم، طراحی کروی رینگ خارجی به مجموعه داخلی اجازه می‌دهد موقعیت خود را اصلاح کند و توزیع بار متعادل‌تری ایجاد شود.

---

● کاربردهای بیرینگ خودتنظیم

به دلیل قابلیت جبران ناهم‌محوری، بیرینگ‌های خودتنظیم در تجهیزات مختلف صنعتی مورد استفاده قرار می‌گیرند؛ به‌خصوص در شرایطی که خطای نصب، لرزش یا تغییر شکل سازه اجتناب‌ناپذیر است.

• ماشین‌آلات کشاورزی:
  به دلیل وجود لرزش، شرایط کاری متغیر و احتمال تغییر موقعیت شفت.
• فن‌ها و بلوئرها:
  برای کاهش لرزش و افزایش پایداری عملکرد در سرعت‌های بالا.
• تجهیزات انتقال قدرت:
  در سیستم‌هایی که هم‌راستایی کامل شفت دشوار است.
• ماشین‌آلات بسته‌بندی و صنعتی سبک:
  برای کاهش توقفات و افزایش قابلیت اطمینان تجهیزات.
• تجهیزات نساجی و ماشین‌آلات عمومی:
  به دلیل سرعت مناسب و تحمل خطاهای محدود نصب.

---

● محدودیت‌های بیرینگ خودتنظیم

با وجود مزایای قابل توجه، بیرینگ خودتنظیم برای تمام کاربردها مناسب نیست و انتخاب آن باید بر اساس شرایط واقعی کار انجام شود.

• برای بارهای محوری سنگین، معمولاً بیرینگ‌های تخصصی‌تر عملکرد بهتری دارند.
• ظرفیت تحمل بار شعاعی آن از بسیاری از رولبرینگ‌های صنعتی کمتر است.
• در شرایط ضربه‌ای بسیار شدید ممکن است نیاز به بیرینگ‌های با ظرفیت بار بالاتر باشد.
• قابلیت خودتنظیمی به معنی جبران نصب کاملاً اشتباه یا طراحی نامناسب سیستم نیست.

---

● اشتباهات رایج در استفاده از بیرینگ خودتنظیم

● تصور اینکه بیرینگ خودتنظیم نیاز به نصب دقیق ندارد

این بیرینگ برای جبران ناهم‌محوری‌های محدود طراحی شده است و جایگزین ماشین‌کاری صحیح، تنظیم مناسب شفت و نصب اصولی نیست.

● انتخاب بیرینگ فقط بر اساس قیمت

انتخاب محصول ارزان‌تر بدون توجه به شرایط کاری ممکن است باعث افزایش هزینه تعمیرات، توقف خط تولید و کاهش بهره‌وری تجهیزات شود.

● بی‌توجهی به روانکاری

روانکاری نامناسب، ورود آلودگی و استفاده خارج از شرایط طراحی از مهم‌ترین عوامل کاهش عمر بیرینگ هستند.

● انتخاب اشتباه نوع بیرینگ

انتخاب بیرینگ باید بر اساس عواملی مانند بار، سرعت، دما، شرایط محیطی و نحوه نصب انجام شود، نه صرفاً شباهت ظاهری قطعات.

---

● سؤالات متداول درباره بیرینگ خودتنظیم

● بیرینگ خودتنظیم چه تفاوتی با بلبرینگ معمولی دارد؟

مهم‌ترین تفاوت، قابلیت جبران ناهم‌محوری است. طراحی کروی رینگ خارجی اجازه می‌دهد مجموعه داخلی نسبت به رینگ خارجی تغییر زاویه محدودی داشته باشد.

● حداکثر میزان ناهم‌محوری قابل تحمل بیرینگ خودتنظیم چقدر است؟

مقدار دقیق به نوع بیرینگ، سری و شرایط کاری بستگی دارد؛ اما این نوع بیرینگ برای جبران ناهم‌محوری‌های محدود طراحی شده است.

● آیا بیرینگ خودتنظیم برای موتورهای الکتریکی مناسب است؟

در بسیاری از موتورهای الکتریکی کوچک و متوسط، به‌خصوص زمانی که احتمال خطای نصب وجود دارد، این نوع بیرینگ می‌تواند انتخاب مناسبی باشد.

● آیا بیرینگ خودتنظیم جایگزین همه انواع بیرینگ‌ها است؟

خیر. انتخاب بیرینگ باید بر اساس شرایط واقعی کار، نوع بار، سرعت دوران، دما و شرایط محیطی انجام شود.

● چگونه بیرینگ خودتنظیم مناسب انتخاب کنیم؟

انتخاب صحیح باید بر اساس قطر شفت، سرعت، میزان بار، نوع روانکاری، شرایط نصب و محیط کاری انجام شود.

---

● جمع‌بندی

بیرینگ خودتنظیم یک راهکار مهندسی برای تجهیزاتی است که در شرایط واقعی کار با مشکلاتی مانند ناهم‌محوری، لرزش یا خطاهای محدود نصب مواجه هستند.

این نوع بیرینگ با کاهش تمرکز تنش و بهبود توزیع بار، می‌تواند باعث افزایش عمر تجهیزات و کاهش هزینه‌های تعمیرات شود.

با این حال، انتخاب صحیح نوع بیرینگ، بررسی شرایط کاری و نصب اصولی همچنان مهم‌ترین عوامل موفقیت در عملکرد سیستم هستند.

---
