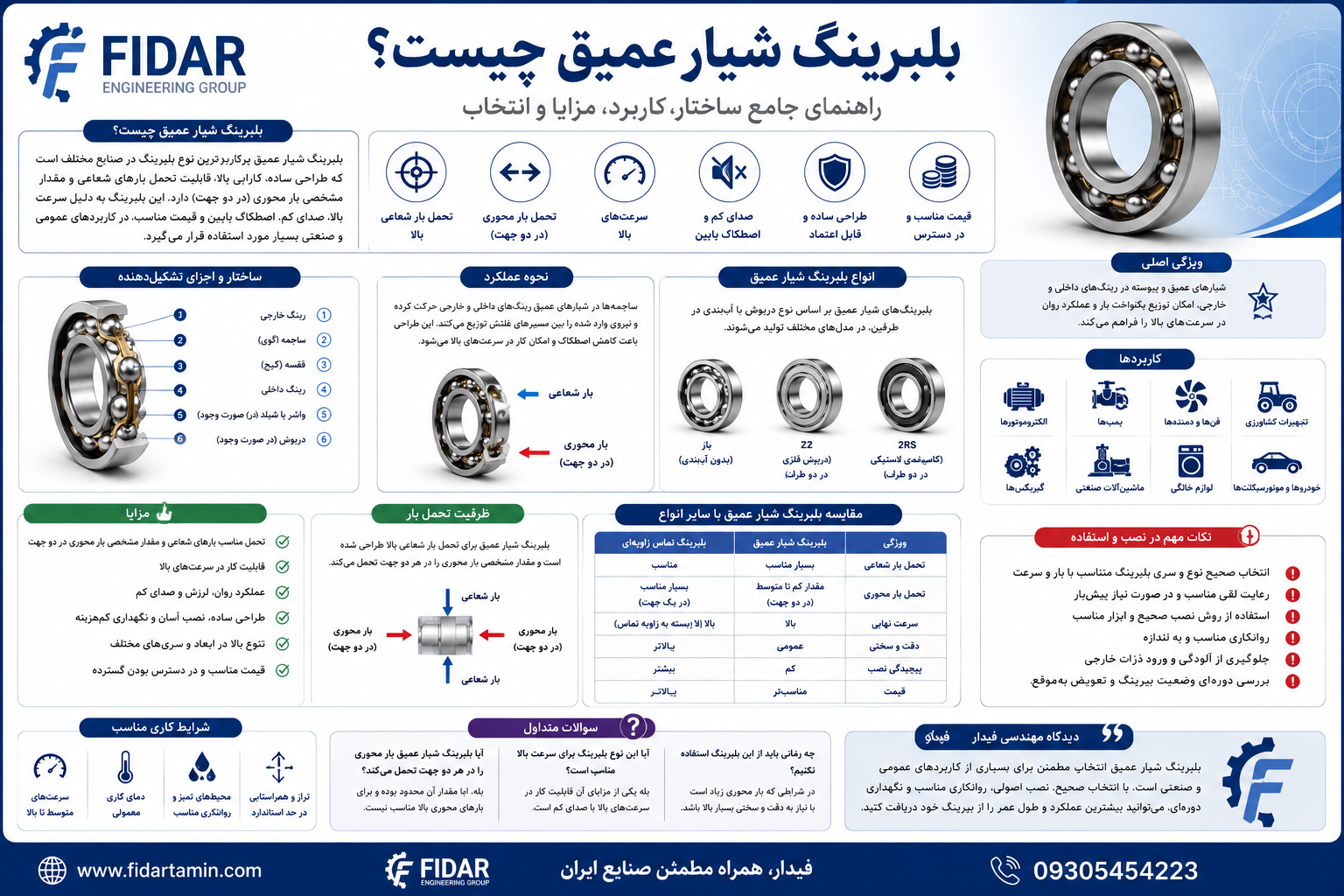

بلبرینگ شیار عمیق چیست؟ راهنمای کامل ساختار، کاربرد و انتخاب

وقتی صحبت از بیرینگ‌های پرکاربرد در صنعت می‌شود، یکی از اولین گزینه‌هایی که به ذهن می‌رسد بلبرینگ شیار عمیق (Deep Groove Ball Bearing) است. این نوع بیرینگ به دلیل ساختار ساده، قیمت مناسب، تنوع بالا و قابلیت کار در سرعت‌های نسبتاً زیاد، در تعداد بسیار زیادی از ماشین‌آلات و تجهیزات مورد استفاده قرار می‌گیرد.

از الکتروموتورها و پمپ‌ها گرفته تا ماشین‌آلات صنعتی، تجهیزات کشاورزی، لوازم خانگی و حتی بسیاری از تجهیزات خودرویی، می‌توان نمونه‌هایی از بلبرینگ‌های شیار عمیق را مشاهده کرد.

اما دلیل این همه کاربرد چیست؟ ساختار این بیرینگ چه تفاوتی با سایر بلبرینگ‌ها دارد؟ چه نوع بارهایی را تحمل می‌کند و مهم‌تر از همه، چه زمانی انتخاب بلبرینگ شیار عمیق بهترین گزینه است؟

در این مقاله قصد داریم بدون پیچیده کردن موضوع، بلبرینگ شیار عمیق را از نظر ساختار، نحوه عملکرد، انواع، کاربردها، مزایا و نکات مهم انتخاب و نگهداری بررسی کنیم.

---

---

● بلبرینگ شیار عمیق چیست؟

بلبرینگ شیار عمیق یکی از متداول‌ترین انواع بلبرینگ‌های غلتشی است که از دو رینگ داخلی و خارجی، ساچمه‌ها و قفسه تشکیل شده است. مسیر غلتش ساچمه‌ها در این نوع بیرینگ به شکل یک شیار نسبتاً عمیق طراحی شده و همین موضوع دلیل نام‌گذاری آن است.

ساختار این بیرینگ به گونه‌ای است که بتواند در درجه اول بارهای شعاعی را تحمل کند و در کنار آن، مقدار مشخصی بار محوری را نیز در هر دو جهت تحمل کند.

یکی از مهم‌ترین دلایل محبوبیت بلبرینگ شیار عمیق، تعادل مناسب بین قیمت، ظرفیت بار، سرعت، سادگی نصب و طول عمر است. به همین دلیل در بسیاری از کاربردهای عمومی، اولین گزینه‌ای است که مهندسان برای بررسی انتخاب می‌کنند.

---

● چرا به آن «شیار عمیق» می‌گوییم؟

در بلبرینگ‌های شیار عمیق، مسیر حرکت ساچمه‌ها در رینگ داخلی و خارجی به شکل یک شیار عمیق و پیوسته طراحی شده است. ساچمه‌ها درون این شیار حرکت می‌کنند و همین هندسه باعث می‌شود تماس مناسبی بین ساچمه و مسیر غلتش ایجاد شود.

این طراحی علاوه بر تحمل بار شعاعی، باعث می‌شود بیرینگ بتواند بار محوری را نیز تا حد مشخصی تحمل کند. بنابراین برخلاف تصور رایج، بلبرینگ شیار عمیق فقط برای بارهای شعاعی نیست.

---

● ساختار و اجزای بلبرینگ شیار عمیق

اگر یک بلبرینگ شیار عمیق را باز کنیم، چند بخش اصلی را مشاهده خواهیم کرد که هرکدام وظیفه مشخصی در عملکرد بیرینگ دارند:

• رینگ داخلی: روی شفت قرار می‌گیرد و همراه با آن می‌چرخد.
• رینگ خارجی: در داخل هوزینگ یا نشیمنگاه قرار گرفته و مسیر حرکت ساچمه‌ها را تشکیل می‌دهد.
• ساچمه‌ها: وظیفه انتقال بار بین رینگ داخلی و خارجی را بر عهده دارند.
• قفسه: ساچمه‌ها را با فاصله مناسب از یکدیگر نگه می‌دارد و از تماس مستقیم آن‌ها جلوگیری می‌کند.
• آب‌بند یا محافظ: در برخی مدل‌ها برای جلوگیری از ورود آلودگی و همچنین حفظ روانکار استفاده می‌شود.

هماهنگی دقیق بین این اجزا باعث می‌شود بیرینگ بتواند با اصطکاک کم، حرکت چرخشی شفت را به شکل روان و پایدار انجام دهد.

---

● بلبرینگ شیار عمیق چگونه کار می‌کند؟

وقتی شفت شروع به چرخش می‌کند، رینگ داخلی همراه با شفت حرکت می‌کند. ساچمه‌ها بین رینگ داخلی و خارجی قرار دارند و به جای لغزش، عمدتاً به صورت غلتشی حرکت می‌کنند.

همین حرکت غلتشی باعث می‌شود اصطکاک بسیار کمتر از حالتی باشد که دو سطح مستقیماً روی یکدیگر بلغزند.

زمانی که بار به شفت وارد می‌شود، نیرو از رینگ داخلی به ساچمه‌ها و سپس به رینگ خارجی منتقل می‌شود. در نهایت هوزینگ یا نشیمنگاه بیرینگ این نیرو را به ساختار ماشین منتقل می‌کند.

به همین دلیل کیفیت ساخت ساچمه‌ها، دقت مسیر غلتش، روانکاری و شرایط نصب همگی تأثیر مستقیمی بر عملکرد و عمر بیرینگ دارند.

---

● بار شعاعی و بار محوری در بلبرینگ شیار عمیق

بلبرینگ شیار عمیق در درجه اول برای بارهای شعاعی طراحی شده است؛ یعنی نیروهایی که عمود بر محور شفت وارد می‌شوند.

اما به دلیل شکل مسیر غلتش، این بیرینگ می‌تواند مقدار مشخصی بار محوری را نیز تحمل کند. این بار می‌تواند در هر دو جهت محور وارد شود، هرچند ظرفیت واقعی تحمل بار محوری به طراحی، اندازه بیرینگ و شرایط کاری آن بستگی دارد.

بنابراین اگر دستگاهی دارای بار شعاعی معمولی و مقدار محدودی بار محوری باشد، بلبرینگ شیار عمیق در بسیاری از موارد می‌تواند انتخاب بسیار مناسبی باشد.

---

---

● انواع بلبرینگ شیار عمیق

بلبرینگ‌های شیار عمیق با توجه به شرایط کاری و نیاز دستگاه در مدل‌های مختلفی تولید می‌شوند. تفاوت این مدل‌ها معمولاً در نوع آب‌بندی، قفسه، ابعاد و شرایط کاربرد است.

● مدل باز

مدل باز فاقد آب‌بند یا پوشش محافظ است و به روانکاری مناسب از طریق گریس یا روغن نیاز دارد. این مدل در تجهیزاتی که امکان روانکاری و سرویس دوره‌ای وجود دارد، کاربرد زیادی دارد.

● مدل دارای محافظ فلزی

در این مدل از پوشش فلزی برای جلوگیری نسبی از ورود گردوغبار و ذرات خارجی استفاده می‌شود. این نوع محافظ معمولاً با پسوند Z یا ZZ در بسیاری از سیستم‌های نام‌گذاری شناخته می‌شود.

● مدل دارای آب‌بند لاستیکی

در این مدل از آب‌بند لاستیکی برای محافظت بهتر در برابر آلودگی و حفظ روانکار استفاده می‌شود. مدل‌های دارای آب‌بند معمولاً برای کاربردهایی که دسترسی به بیرینگ دشوار است یا محیط کار آلوده‌تر است، گزینه مناسبی هستند.

---

● تفاوت مدل‌های باز، فلزی و لاستیکی

ویژگی	مدل باز	مدل فلزی	مدل لاستیکی
محافظت در برابر آلودگی	کم	متوسط	بیشتر
حفظ گریس	نیازمند روانکاری خارجی	مناسب	بسیار مناسب
اصطکاک آب‌بند	ندارد	بسیار کم	بیشتر
مناسب برای محیط آلوده	کمتر	مناسب	مناسب‌تر

---

● کاربردهای بلبرینگ شیار عمیق

تنوع بالای ابعاد و طراحی باعث شده است بلبرینگ شیار عمیق در طیف بسیار گسترده‌ای از تجهیزات استفاده شود.

• الکتروموتورها
• پمپ‌ها
• فن‌ها و هواکش‌ها
• گیربکس‌ها
• ماشین‌آلات صنعتی
• تجهیزات کشاورزی
• تجهیزات انتقال قدرت
• ماشین‌آلات سبک و عمومی
• لوازم خانگی
• برخی تجهیزات خودرویی

در بسیاری از این تجهیزات، سرعت دوران نسبتاً بالا، بار شعاعی متوسط و نیاز به عملکرد روان و کم‌صدا وجود دارد؛ شرایطی که بلبرینگ شیار عمیق به خوبی از عهده آن برمی‌آید.

---

● مزایای بلبرینگ شیار عمیق

• ساختار ساده و قابل اعتماد
• قیمت مناسب در مقایسه با بسیاری از انواع بیرینگ
• تنوع بسیار زیاد در ابعاد و مدل‌ها
• توانایی کار در سرعت‌های نسبتاً بالا
• تحمل مناسب بارهای شعاعی
• قابلیت تحمل مقدار مشخصی بار محوری
• نصب و نگهداری نسبتاً ساده
• مناسب برای طیف گسترده‌ای از ماشین‌آلات
• دسترسی آسان به مدل‌ها و اندازه‌های مختلف

---

● محدودیت‌های بلبرینگ شیار عمیق

با وجود کاربرد بسیار زیاد، بلبرینگ شیار عمیق برای تمام شرایط مناسب نیست.

اگر دستگاه تحت بار محوری بسیار زیاد، بارهای ضربه‌ای شدید یا بار شعاعی بسیار سنگین قرار داشته باشد، ممکن است رولبرینگ‌ها یا سایر انواع بیرینگ انتخاب مناسب‌تری باشند.

همچنین این بیرینگ‌ها برای جبران ناهم‌محوری قابل توجه طراحی نشده‌اند. اگر بین شفت و هوزینگ ناهم‌راستایی وجود داشته باشد، باید نوع بیرینگ با دقت بیشتری انتخاب شود.

---

● اشتباهات رایج در استفاده از بلبرینگ شیار عمیق

• انتخاب بیرینگ فقط بر اساس قطر شفت
• بی‌توجهی به میزان بار واقعی دستگاه
• استفاده از بیرینگ معمولی در شرایط بار بسیار سنگین
• انتخاب اشتباه نوع آب‌بندی
• استفاده از گریس نامناسب
• روانکاری بیش از حد
• ورود گردوغبار و آلودگی به بیرینگ
• ضربه زدن مستقیم به رینگ هنگام نصب
• بی‌توجهی به شرایط دمایی و سرعت دوران
• نادیده گرفتن وضعیت شفت و هوزینگ

در بسیاری از موارد، خرابی زودهنگام بیرینگ الزاماً به معنی بی‌کیفیت بودن محصول نیست. نصب نامناسب، روانکاری اشتباه، آلودگی و انتخاب نادرست می‌توانند حتی یک بیرینگ باکیفیت را نیز در مدت کوتاهی دچار مشکل کنند.

---

● بلبرینگ شیار عمیق چه زمانی انتخاب مناسبی است؟

اگر به دنبال بیرینگی هستید که ساختار ساده داشته باشد، در سرعت مناسب کار کند، بار شعاعی را به خوبی تحمل کند و در کنار آن بتواند مقدار مشخصی بار محوری را نیز تحمل کند، بلبرینگ شیار عمیق یکی از اولین گزینه‌هایی است که باید بررسی شود.

به همین دلیل این بیرینگ در بسیاری از کاربردهای عمومی صنعت، انتخابی اقتصادی و قابل اعتماد محسوب می‌شود.

اما در کاربردهای خاص، بهتر است انتخاب بر اساس محاسبه ظرفیت بار، سرعت، دما، شرایط روانکاری، میزان آلودگی و نحوه نصب انجام شود.

---

● سوالات متداول

● آیا بلبرینگ شیار عمیق فقط برای بار شعاعی است؟

خیر. این بیرینگ در درجه اول برای بار شعاعی طراحی شده است، اما می‌تواند مقدار مشخصی بار محوری را نیز در هر دو جهت تحمل کند. ظرفیت واقعی تحمل بار محوری به نوع و اندازه بیرینگ بستگی دارد.

● آیا بلبرینگ شیار عمیق برای سرعت بالا مناسب است؟

بله. یکی از نقاط قوت این نوع بیرینگ قابلیت کار در سرعت‌های نسبتاً بالا است. البته سرعت مجاز به ابعاد بیرینگ، نوع قفسه، روانکاری، بار و شرایط کاری بستگی دارد.

● تفاوت مدل ZZ و مدل لاستیکی چیست؟

مدل‌های دارای محافظ فلزی معمولاً اصطکاک کمتری دارند و برای کاربردهایی که سرعت اهمیت زیادی دارد مناسب هستند. مدل‌های دارای آب‌بند لاستیکی معمولاً محافظت بهتری در برابر آلودگی و حفظ روانکار ارائه می‌کنند.

● آیا بلبرینگ شیار عمیق برای بارهای سنگین مناسب است؟

برای بارهای شعاعی سبک تا متوسط و بسیاری از کاربردهای عمومی مناسب است، اما اگر بار بسیار سنگین یا ضربه‌ای باشد، ممکن است رولبرینگ‌ها یا انواع تخصصی‌تر انتخاب مناسب‌تری باشند.

● مهم‌ترین عامل در طول عمر بلبرینگ شیار عمیق چیست؟

انتخاب صحیح، نصب اصولی، روانکاری مناسب و جلوگیری از ورود آلودگی از مهم‌ترین عوامل مؤثر بر عمر بیرینگ هستند. شرایط کاری مانند بار، سرعت و دما نیز نقش بسیار مهمی دارند.

---

---

● جمع‌بندی

بلبرینگ شیار عمیق یکی از پرکاربردترین و شناخته‌شده‌ترین انواع بیرینگ در صنعت است. ساختار ساده، قابلیت تحمل مناسب بار شعاعی، توانایی تحمل مقدار مشخصی بار محوری، سرعت مناسب و تنوع بسیار زیاد باعث شده این بیرینگ در طیف گسترده‌ای از ماشین‌آلات مورد استفاده قرار گیرد.

با این حال، نباید تصور کرد که بلبرینگ شیار عمیق برای هر شرایطی مناسب است. زمانی که بار بسیار سنگین، بار محوری زیاد، ضربه شدید یا ناهم‌محوری قابل توجه وجود داشته باشد، باید انواع دیگر بیرینگ نیز بررسی شوند.

در نهایت، بهترین بیرینگ، لزوماً گران‌ترین بیرینگ نیست؛ بلکه بیرینگی است که متناسب با شرایط واقعی کار دستگاه انتخاب شده باشد.
