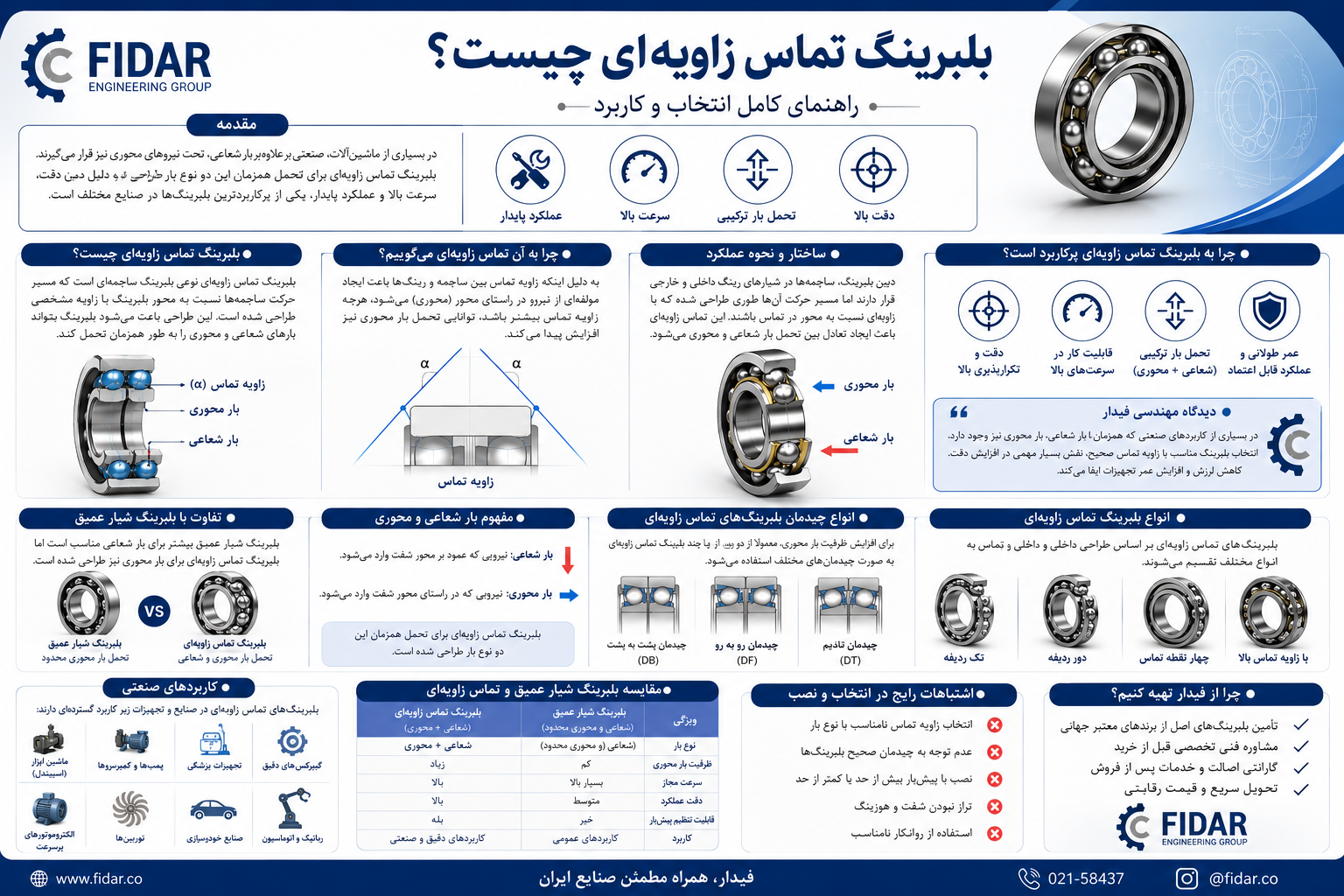

بلبرینگ تماس زاویه‌ای چیست؟ راهنمای کامل انتخاب و کاربرد در ماشین‌آلات صنعتی

در بسیاری از ماشین‌آلات صنعتی، نیرو فقط از یک جهت به شفت وارد نمی‌شود. ممکن است یک مجموعه دوار هم‌زمان تحت تأثیر نیروی شعاعی، نیروی محوری و حتی ترکیبی از هر دو قرار داشته باشد. در چنین شرایطی، انتخاب یک بلبرینگ معمولی همیشه بهترین راه‌حل نیست.

بلبرینگ تماس زاویه‌ای (Angular Contact Ball Bearing) یکی از انواع مهم بلبرینگ است که برای تحمل هم‌زمان بارهای شعاعی و محوری طراحی شده است. طراحی خاص این بیرینگ باعث می‌شود در بسیاری از ماشین‌آلات دقیق، تجهیزات انتقال قدرت، پمپ‌ها، الکتروموتورها و ماشین‌ابزارها مورد استفاده قرار گیرد.

اما تفاوت این بیرینگ با بلبرینگ‌های معمولی دقیقاً در چیست؟ چرا به آن «تماس زاویه‌ای» گفته می‌شود؟ زاویه تماس چه تأثیری بر عملکرد آن دارد و چه زمانی باید از این نوع بیرینگ استفاده کنیم؟

در این مقاله قصد داریم بدون ورود بیش از حد به محاسبات پیچیده مهندسی، بلبرینگ تماس زاویه‌ای را از نظر ساختار، عملکرد، کاربرد، مزایا و محدودیت‌ها بررسی کنیم تا انتخاب آن برای کاربردهای صنعتی ساده‌تر شود.

---

---

● بلبرینگ تماس زاویه‌ای چیست؟

بلبرینگ تماس زاویه‌ای نوعی بلبرینگ است که در آن مسیر غلتش ساچمه‌ها به گونه‌ای طراحی شده که خط انتقال نیرو بین رینگ داخلی، ساچمه و رینگ خارجی با محور بیرینگ یک زاویه مشخص ایجاد می‌کند.

همین ویژگی باعث می‌شود بیرینگ علاوه بر تحمل بار شعاعی، بتواند بار محوری را نیز تحمل کند. این موضوع مهم‌ترین تفاوت عملکردی بلبرینگ تماس زاویه‌ای با بسیاری از بلبرینگ‌های عمومی است.

برای مثال، تصور کنید شفت یک دستگاه در حال چرخش است و علاوه بر نیرویی که از طرفین به آن وارد می‌شود، نیروی دیگری نیز شفت را در راستای محور به جلو یا عقب فشار می‌دهد. در چنین شرایطی، بیرینگ باید بتواند هر دو نیرو را کنترل کند.

بلبرینگ تماس زاویه‌ای دقیقاً برای چنین شرایطی طراحی شده است.

---

● چرا به آن «تماس زاویه‌ای» می‌گوییم؟

نام این بیرینگ از نحوه تماس ساچمه‌ها با مسیر غلتش گرفته شده است. در این نوع طراحی، مسیر انتقال نیرو کاملاً عمود بر محور شفت نیست و با یک زاویه مشخص انجام می‌شود که به آن زاویه تماس گفته می‌شود.

زاویه تماس یکی از مهم‌ترین مشخصات فنی این نوع بیرینگ است و بر رفتار آن در برابر نیروهای مختلف تأثیر می‌گذارد. به طور کلی، افزایش زاویه تماس باعث می‌شود بیرینگ توانایی بیشتری برای تحمل بار محوری داشته باشد.

بنابراین هنگام انتخاب بلبرینگ تماس زاویه‌ای، فقط ابعاد بیرینگ یا قطر شفت مهم نیست؛ بلکه زاویه تماس و شرایط واقعی بارگذاری نیز باید مورد توجه قرار گیرد.

---

● بار شعاعی و بار محوری چه تفاوتی دارند؟

برای اینکه عملکرد بلبرینگ تماس زاویه‌ای را بهتر درک کنیم، ابتدا باید با دو نیروی اصلی واردشده به بیرینگ آشنا شویم.

● بار شعاعی

بار شعاعی نیرویی است که عمود بر محور شفت وارد می‌شود. وزن قطعات دوار، برخی نیروهای انتقال قدرت و نیروهای ناشی از کارکرد ماشین‌آلات می‌توانند باعث ایجاد بار شعاعی شوند.

● بار محوری

بار محوری نیرویی است که در راستای محور شفت وارد می‌شود. این نیرو می‌تواند شفت را به سمت جلو یا عقب تحت فشار قرار دهد.

در بسیاری از ماشین‌آلات صنعتی، هر دو نوع نیرو به صورت هم‌زمان وجود دارند. به این حالت بار ترکیبی گفته می‌شود و یکی از مهم‌ترین شرایطی است که بلبرینگ تماس زاویه‌ای برای آن مورد استفاده قرار می‌گیرد.

---

---

● بلبرینگ تماس زاویه‌ای چگونه کار می‌کند؟

در این نوع بیرینگ، ساچمه‌ها بین رینگ داخلی و رینگ خارجی قرار دارند، اما هندسه مسیر غلتش به گونه‌ای طراحی شده که نیرو در یک مسیر زاویه‌دار منتقل شود.

هنگامی که بار به بیرینگ وارد می‌شود، ساچمه‌ها نیرو را از رینگ داخلی به رینگ خارجی منتقل می‌کنند. به دلیل وجود زاویه تماس، این نیرو می‌تواند به دو مؤلفه شعاعی و محوری تقسیم شود.

به همین دلیل است که بلبرینگ تماس زاویه‌ای می‌تواند در شرایطی که هم بار شعاعی و هم بار محوری وجود دارد، عملکرد مناسبی داشته باشد.

البته ظرفیت تحمل بار محوری فقط به وجود زاویه تماس وابسته نیست و عواملی مانند اندازه بیرینگ، تعداد ساچمه‌ها، طراحی داخلی، سرعت دوران و نحوه چیدمان بیرینگ نیز بر عملکرد نهایی تأثیر می‌گذارند.

---

● تفاوت بلبرینگ تماس زاویه‌ای با بلبرینگ شیار عمیق

بلبرینگ شیار عمیق یکی از پرمصرف‌ترین انواع بلبرینگ در صنعت است و در بسیاری از کاربردهای عمومی انتخاب بسیار خوبی محسوب می‌شود. این بیرینگ می‌تواند بار شعاعی و مقدار مشخصی بار محوری را تحمل کند و ساختار نسبتاً ساده‌ای دارد.

اما زمانی که بار محوری اهمیت بیشتری پیدا کند یا دستگاه تحت بار ترکیبی قابل توجه قرار داشته باشد، بلبرینگ تماس زاویه‌ای می‌تواند گزینه مناسب‌تری باشد.

ویژگی	بلبرینگ شیار عمیق	بلبرینگ تماس زاویه‌ای
تحمل بار شعاعی	بسیار مناسب	مناسب
تحمل بار محوری	محدود تا متوسط	مناسب تا بسیار مناسب
بار ترکیبی	مناسب	بسیار مناسب
سرعت دوران	مناسب	مناسب، بسته به طراحی
دقت و سختی مجموعه	عمومی	بالاتر
پیچیدگی نصب	کمتر	بیشتر

---

● زاویه تماس چه تأثیری بر عملکرد بیرینگ دارد؟

زاویه تماس یکی از مشخصه‌های کلیدی در بلبرینگ‌های تماس زاویه‌ای است. این زاویه تعیین می‌کند که بیرینگ تا چه اندازه برای تحمل بار محوری مناسب باشد.

به طور کلی، بیرینگ‌هایی با زاویه تماس بیشتر، ظرفیت بیشتری برای تحمل بار محوری دارند؛ در حالی که طراحی با زاویه کمتر می‌تواند برای کاربردهایی که سرعت دوران اهمیت بالایی دارد مناسب‌تر باشد.

بنابراین نمی‌توان گفت یک زاویه تماس برای تمام ماشین‌آلات بهترین است. انتخاب زاویه مناسب باید بر اساس نوع بار، سرعت، دقت مورد نیاز و شرایط کاری دستگاه انجام شود.

---

● انواع بلبرینگ تماس زاویه‌ای

بلبرینگ‌های تماس زاویه‌ای بسته به طراحی و کاربرد، در مدل‌های مختلفی تولید می‌شوند. برخی از آن‌ها به صورت یک ردیفه و برخی به صورت دو ردیفه طراحی شده‌اند.

در مدل‌های یک ردیفه، بیرینگ معمولاً برای تحمل بار محوری در یک جهت مناسب است. به همین دلیل در بسیاری از کاربردها، دو عدد بیرینگ به صورت جفت مورد استفاده قرار می‌گیرند تا مجموعه بتواند بار محوری را در هر دو جهت تحمل کند.

از طرف دیگر، مدل‌های دو ردیفه می‌توانند در برخی کاربردها نیاز به استفاده از دو بیرینگ مجزا را کاهش دهند و برای شرایطی که بار ترکیبی در هر دو جهت وجود دارد، گزینه مناسبی باشند.

---

● چیدمان جفتی بلبرینگ‌های تماس زاویه‌ای

یکی از ویژگی‌های مهم این بیرینگ‌ها امکان استفاده از آن‌ها به صورت جفتی است. سه آرایش شناخته‌شده در این زمینه شامل DB، DF و DT هستند.

در آرایش DB، دو بیرینگ به صورت پشت به پشت قرار می‌گیرند و مجموعه از نظر تحمل بار و سختی عملکرد مناسبی پیدا می‌کند.

در آرایش DF، دو بیرینگ به صورت رو در رو قرار می‌گیرند و رفتار مجموعه در برابر ناهم‌راستایی و بارهای مختلف با آرایش DB متفاوت است.

در آرایش DT، جهت بار محوری دو بیرینگ یکسان است و ظرفیت تحمل بار محوری در یک جهت افزایش پیدا می‌کند.

انتخاب بین این آرایش‌ها به شرایط واقعی دستگاه و جهت نیروهای واردشده بستگی دارد.

---

● کاربردهای بلبرینگ تماس زاویه‌ای

به دلیل توانایی تحمل بار ترکیبی و امکان دستیابی به دقت و سرعت مناسب، این نوع بیرینگ در بسیاری از تجهیزات صنعتی مورد استفاده قرار می‌گیرد.

• ماشین‌ابزار و اسپیندل‌ها
• الکتروموتورها
• پمپ‌ها
• کمپرسورها
• گیربکس‌ها
• تجهیزات انتقال قدرت
• ماشین‌آلات دقیق صنعتی
• تجهیزات دوار با سرعت بالا

---

● مزایای بلبرینگ تماس زاویه‌ای

• تحمل هم‌زمان بار شعاعی و محوری
• مناسب برای بارهای ترکیبی
• قابلیت کار در سرعت‌های نسبتاً بالا
• مناسب برای ماشین‌آلات دقیق
• امکان استفاده به صورت جفتی
• قابلیت ایجاد سختی مناسب در مجموعه شفت
• تنوع بالا در طراحی و کاربرد

---

● محدودیت‌های بلبرینگ تماس زاویه‌ای

با وجود مزایای متعدد، این بیرینگ برای همه کاربردها انتخاب مناسبی نیست. بلبرینگ تماس زاویه‌ای نسبت به نحوه نصب، تنظیم، روانکاری و شرایط بارگذاری حساس‌تر از بسیاری از بیرینگ‌های عمومی است.

اگر بیرینگ به صورت نادرست نصب شود یا میزان پیش‌بار و لقی آن متناسب با شرایط کاری نباشد، ممکن است دمای کار افزایش پیدا کند و عمر بیرینگ کاهش یابد.

همچنین اگر دستگاه تنها با یک بار شعاعی ساده کار می‌کند و بار محوری قابل توجهی وجود ندارد، استفاده از یک بیرینگ تماس زاویه‌ای ممکن است ضرورت نداشته باشد و یک بیرینگ عمومی‌تر بتواند همان نیاز را با هزینه کمتر برطرف کند.

---

● اشتباهات رایج در انتخاب و نصب

• انتخاب بیرینگ فقط بر اساس قطر شفت
• بی‌توجهی به جهت بار محوری
• انتخاب نادرست زاویه تماس
• استفاده از آرایش نامناسب در بیرینگ‌های جفتی
• اعمال پیش‌بار نامناسب
• روانکاری بیش از حد یا کمتر از نیاز
• استفاده از روش نامناسب برای نصب بیرینگ
• نادیده گرفتن سرعت واقعی دوران

بسیاری از خرابی‌هایی که در ظاهر به «کیفیت پایین بیرینگ» نسبت داده می‌شوند، در واقع نتیجه یکی از همین اشتباهات هستند.

---

---

● سوالات متداول

● آیا بلبرینگ تماس زاویه‌ای می‌تواند بار شعاعی را تحمل کند؟

بله. این بیرینگ توانایی تحمل بار شعاعی را دارد و در کنار آن برای تحمل بار محوری نیز طراحی شده است. میزان تحمل هر نوع بار به طراحی و مشخصات دقیق بیرینگ بستگی دارد.

● آیا بلبرینگ تماس زاویه‌ای بار محوری را در هر دو جهت تحمل می‌کند؟

در مدل‌های یک ردیفه، ظرفیت تحمل بار محوری معمولاً در یک جهت است. برای تحمل بار محوری در هر دو جهت می‌توان از دو بیرینگ با آرایش مناسب یا از طراحی‌های دو ردیفه استفاده کرد.

● آیا بلبرینگ تماس زاویه‌ای برای سرعت بالا مناسب است؟

بسیاری از مدل‌های تماس زاویه‌ای برای سرعت‌های بالا طراحی شده‌اند، اما سرعت مجاز به طراحی بیرینگ، اندازه، نوع قفسه، روانکاری و شرایط کاری بستگی دارد.

● آیا می‌توان به جای بلبرینگ تماس زاویه‌ای از بلبرینگ شیار عمیق استفاده کرد؟

در برخی کاربردهای سبک و عمومی بله، اما اگر بار محوری یا بار ترکیبی قابل توجه باشد، بلبرینگ تماس زاویه‌ای معمولاً انتخاب مناسب‌تری خواهد بود. انتخاب نهایی باید بر اساس شرایط واقعی دستگاه انجام شود.

---

● جمع‌بندی

بلبرینگ تماس زاویه‌ای یکی از مهم‌ترین انواع بلبرینگ برای ماشین‌آلاتی است که در آن‌ها علاوه بر بار شعاعی، بار محوری نیز وجود دارد. طراحی زاویه‌دار مسیر غلتش ساچمه‌ها باعث می‌شود این بیرینگ بتواند نیروهای ترکیبی را به شکل مؤثری تحمل کند.

از ماشین‌ابزار و اسپیندل گرفته تا پمپ، کمپرسور، گیربکس و تجهیزات انتقال قدرت، این بیرینگ در کاربردهای مختلفی مورد استفاده قرار می‌گیرد. با این حال، عملکرد مناسب آن به انتخاب صحیح، نصب اصولی، روانکاری مناسب و استفاده از آرایش درست بستگی دارد.

در نهایت، بهترین بیرینگ لزوماً گران‌ترین یا پرقدرت‌ترین بیرینگ نیست؛ بلکه بیرینگی است که دقیقاً متناسب با شرایط واقعی کار ماشین انتخاب شده باشد.
