شماره فنی بیرینگ چیست؟ راهنمای کامل خواندن کد بیرینگ

اگر تا به حال یک بیرینگ در دست گرفته باشید، احتمالاً روی رینگ آن با مجموعه‌ای از اعداد و حروف مثل 6205-2RS-C3 مواجه شده‌اید. شاید در نگاه اول این کدها فقط یک شماره به نظر برسند، اما در واقع هر بخش از شماره فنی بیرینگ می‌تواند اطلاعات مهمی درباره نوع، ابعاد، آب‌بندی، لقی داخلی و مشخصات آن در اختیار ما قرار دهد.

شناخت شماره فنی بیرینگ فقط برای مهندسان و تعمیرکاران اهمیت ندارد. حتی هنگام خرید بیرینگ نیز دانستن معنی این کدها کمک می‌کند محصول مناسب‌تری انتخاب کنیم و احتمال خرید اشتباه را کاهش دهیم.

در این مقاله از فیدار، بدون ورود بیش از حد به محاسبات پیچیده مهندسی، یاد می‌گیریم شماره فنی بیرینگ چگونه خوانده می‌شود و هر بخش از آن چه مفهومی دارد.

---

● شماره فنی بیرینگ چیست؟

شماره فنی یا Part Number کدی است که برای شناسایی یک بیرینگ و مشخص کردن ویژگی‌های آن استفاده می‌شود. این کد معمولاً ترکیبی از اعداد و حروف است و می‌تواند اطلاعاتی مانند نوع بیرینگ، سری ابعادی، اندازه سوراخ داخلی، نوع آب‌بندی و لقی داخلی را مشخص کند.

البته یک نکته مهم وجود دارد: سیستم نام‌گذاری در همه برندها و همه انواع بیرینگ کاملاً یکسان نیست. بنابراین برای تفسیر دقیق یک کد خاص، همیشه باید کاتالوگ همان سازنده نیز بررسی شود.

---

---

● یک مثال ساده؛ 6205-2RS-C3 یعنی چه؟

برای اینکه موضوع ساده‌تر شود، بیایید یک کد متداول را بررسی کنیم:

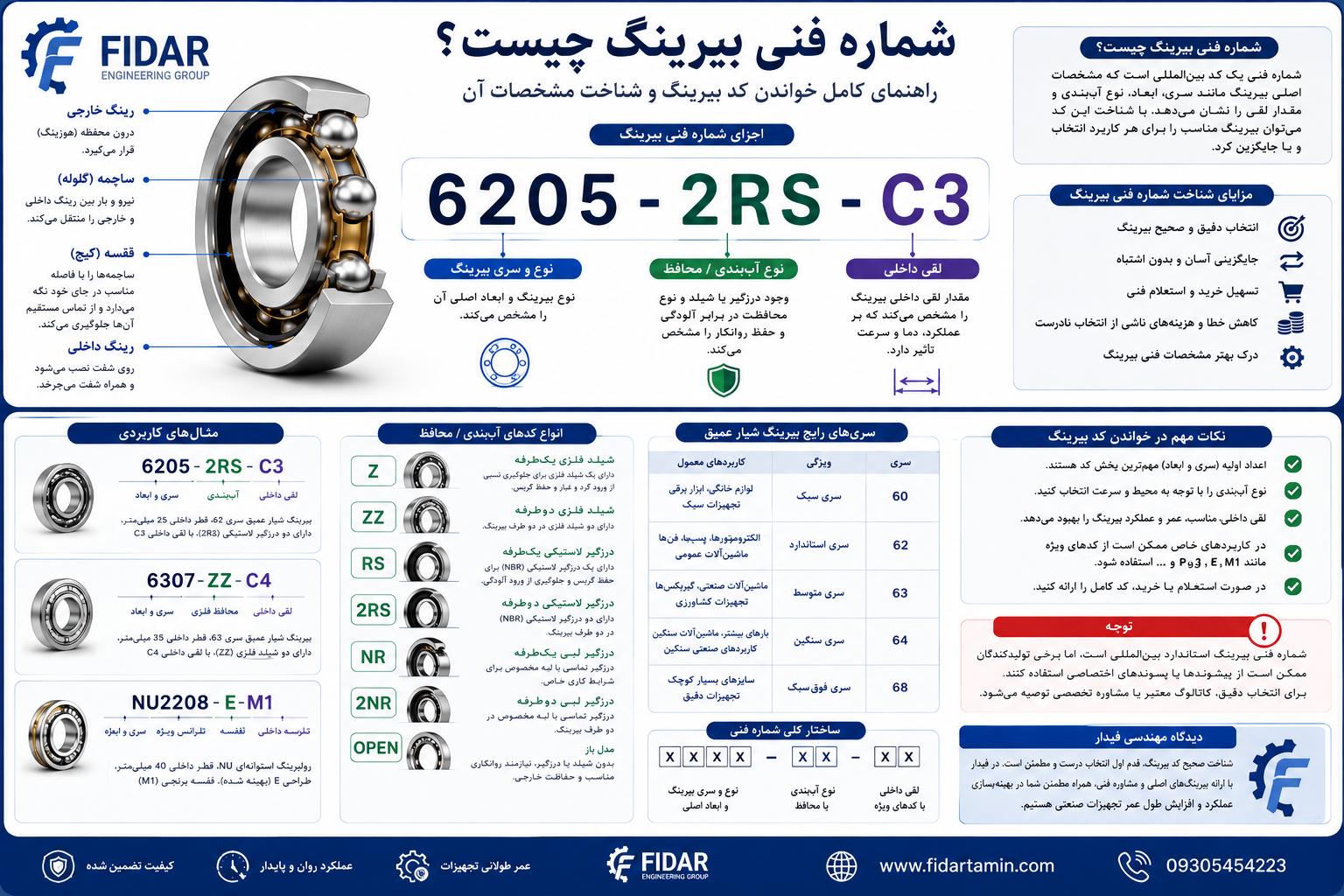

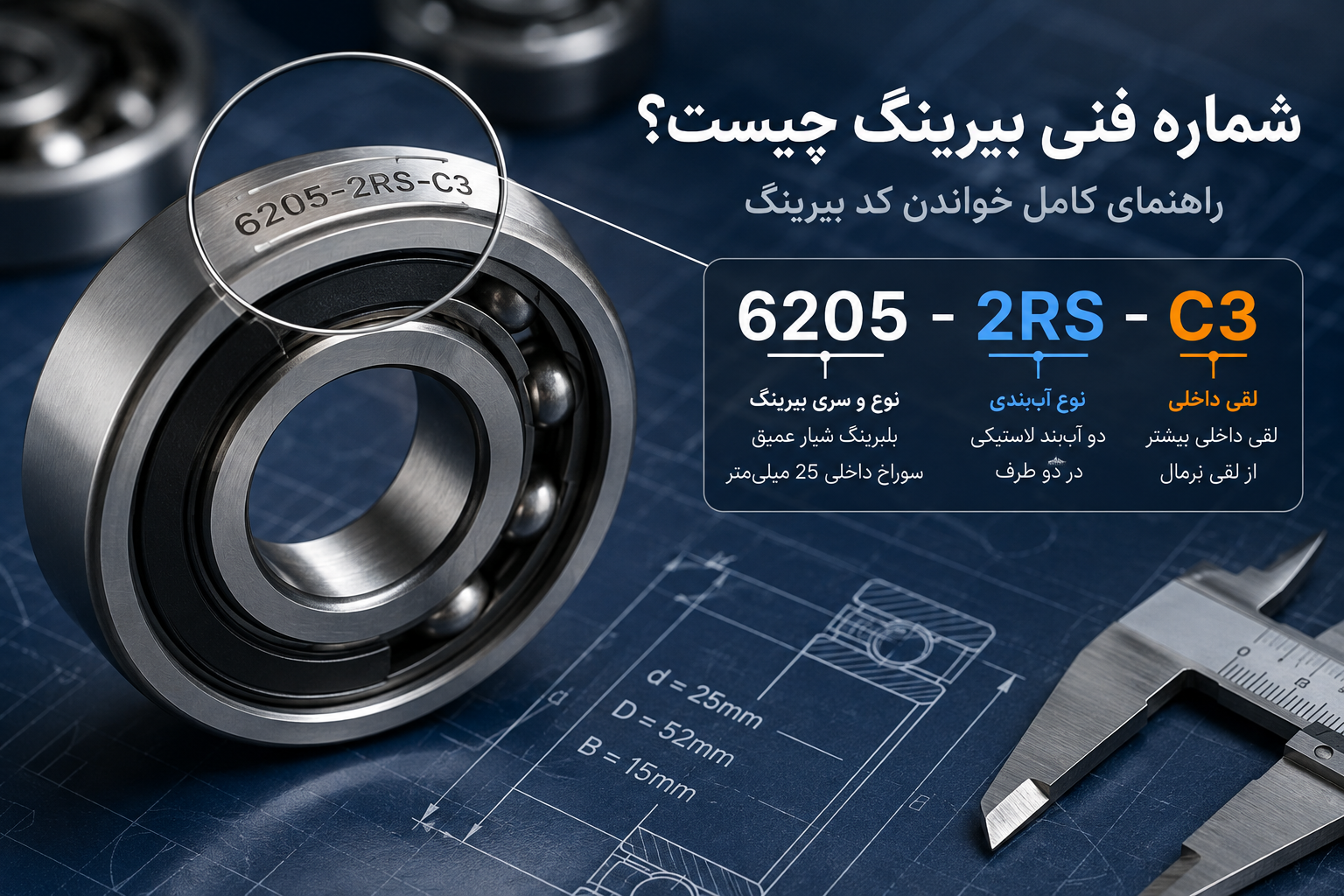

6205 - 2RS - C3

این کد را می‌توان به چند قسمت اصلی تقسیم کرد. بخش ابتدایی، اطلاعات مربوط به نوع و سری بیرینگ را مشخص می‌کند؛ بخش میانی نوع آب‌بندی یا محافظ را نشان می‌دهد و بخش پایانی نیز به لقی داخلی مربوط است.

بنابراین وقتی روی بیرینگ چنین کدی می‌بینیم، لازم نیست آن را یک عدد ناشناخته در نظر بگیریم؛ بلکه می‌توانیم آن را مانند یک شناسنامه فنی برای بیرینگ در نظر بگیریم.

---

● بخش اول شماره فنی؛ نوع و سری بیرینگ

اعداد ابتدایی شماره فنی معمولاً به نوع بیرینگ و سری ابعادی آن مربوط می‌شوند. برای مثال، در بسیاری از سیستم‌های نام‌گذاری رایج، عدد 6 در ابتدای کد، به خانواده بلبرینگ‌های شیار عمیق اشاره دارد.

اعداد بعدی نیز می‌توانند سری ابعادی و اندازه نسبی بیرینگ را مشخص کنند. این اعداد به ما کمک می‌کنند بفهمیم بیرینگ از نظر ابعاد کلی در چه خانواده‌ای قرار می‌گیرد.

بنابراین نمی‌توان صرفاً با دیدن عدد اول، تمام مشخصات بیرینگ را تشخیص داد؛ بلکه باید مجموعه کد را در کنار استاندارد و کاتالوگ سازنده بررسی کرد.

---

● عدد مربوط به قطر داخلی بیرینگ

یکی از مهم‌ترین قسمت‌های شماره فنی، کدی است که اندازه سوراخ داخلی بیرینگ را مشخص می‌کند.

در بسیاری از بیرینگ‌های متریک استاندارد، برای کدهای قطر داخلی از یک قاعده مشخص استفاده می‌شود. برای مثال در بسیاری از موارد، کد قطر داخلی را می‌توان با ضرب عدد مربوطه در 5 میلی‌متر به دست آورد.

برای نمونه:

• کد 04 → قطر داخلی 20 میلی‌متر
• کد 05 → قطر داخلی 25 میلی‌متر
• کد 06 → قطر داخلی 30 میلی‌متر
• کد 07 → قطر داخلی 35 میلی‌متر

البته این قاعده برای همه کدها و همه بیرینگ‌ها بدون استثنا کاربرد ندارد؛ بنابراین در موارد خاص باید مشخصات کاتالوگ سازنده بررسی شود.

---

● حروف بعد از شماره بیرینگ چه معنایی دارند؟

حروفی که در ادامه شماره اصلی بیرینگ قرار می‌گیرند معمولاً به ویژگی‌های خاص محصول اشاره دارند. این ویژگی‌ها می‌توانند شامل نوع آب‌بندی، طراحی داخلی، قفسه، لقی، دقت ساخت یا سایر مشخصات باشند.

به همین دلیل است که دو بیرینگ با شماره پایه یکسان ممکن است با اضافه شدن یک یا چند پسوند، برای شرایط کاری متفاوتی طراحی شده باشند.

---

● پسوند 2RS یعنی چه؟

یکی از رایج‌ترین پسوندهایی که روی بلبرینگ‌ها مشاهده می‌شود 2RS است.

در بسیاری از سیستم‌های نام‌گذاری، 2RS به معنی وجود دو آب‌بند تماسی لاستیکی در دو طرف بیرینگ است. این آب‌بندها به حفظ روانکار داخل بیرینگ و جلوگیری از ورود آلودگی و گردوغبار کمک می‌کنند.

البته شکل دقیق نام‌گذاری آب‌بندها ممکن است بین برندهای مختلف متفاوت باشد و به همین دلیل هنگام خرید باید مشخصات همان برند بررسی شود.

---

● پسوند ZZ یا 2Z چیست؟

در برخی بیرینگ‌ها به جای آب‌بند لاستیکی، از محافظ فلزی استفاده می‌شود. این مدل‌ها در بسیاری از سیستم‌های نام‌گذاری با ZZ یا 2Z شناخته می‌شوند.

محافظ فلزی اصطکاک بسیار کمی ایجاد می‌کند و برای بسیاری از کاربردهای با سرعت دوران بالا مناسب است؛ اما میزان محافظت آن در برابر آلودگی معمولاً با یک آب‌بند لاستیکی تماسی قابل مقایسه نیست.

---

● C3 در شماره بیرینگ یعنی چه؟

یکی از کدهایی که هنگام خرید بیرینگ زیاد با آن مواجه می‌شویم، C3 است.

C3 به معنی لقی داخلی شعاعی بیشتر از لقی نرمال است. این نوع لقی در شرایطی که بیرینگ تحت دمای بالاتر، سرعت مشخص یا شرایط کاری خاص قرار دارد می‌تواند مناسب باشد.

نکته مهم این است که C3 به معنی کیفیت بالاتر بیرینگ نیست. لقی C3 فقط یک مشخصه فنی است و باید متناسب با شرایط کاری دستگاه انتخاب شود.

---

● لقی داخلی بیرینگ چیست؟

لقی داخلی به مقدار حرکت نسبی مجاز بین اجزای داخلی بیرینگ، پیش از نصب، گفته می‌شود. این لقی موضوع بسیار مهمی در عملکرد بیرینگ است؛ زیرا پس از نصب و در اثر تداخل بین شفت و رینگ داخلی یا هوزینگ و رینگ خارجی، همچنین در اثر افزایش دما، مقدار لقی تغییر می‌کند.

به همین دلیل انتخاب لقی مناسب اهمیت زیادی دارد.

در سیستم‌های رایج، کدهایی مانند C2، CN، C3 و C4 برای نشان دادن محدوده‌های مختلف لقی داخلی استفاده می‌شوند.

---

---

● چند نمونه از کدهای رایج بیرینگ

کد نمونه	توضیح کلی
6205	بلبرینگ شیار عمیق با سوراخ داخلی 25 میلی‌متر در سیستم نام‌گذاری رایج
6205-2RS	6205 با دو آب‌بند لاستیکی
6205-ZZ	6205 با دو محافظ فلزی
6205-2RS-C3	6205 با دو آب‌بند لاستیکی و لقی داخلی C3

این مثال‌ها صرفاً برای درک ساختار کد هستند و در هنگام خرید باید شماره فنی کامل و مشخصات همان سازنده بررسی شود.

---

● آیا می‌توان فقط با شماره بیرینگ، تمام مشخصات آن را فهمید؟

نه همیشه.

شماره فنی اطلاعات بسیار مهمی در اختیار ما قرار می‌دهد، اما ممکن است تمام مشخصات مورد نیاز برای انتخاب یک بیرینگ را شامل نشود. مواردی مانند ظرفیت بار، سرعت مجاز، جنس قفسه، دقت ساخت، نوع روانکار و سایر ویژگی‌های تخصصی ممکن است در کاتالوگ سازنده مشخص شوند.

به همین دلیل شماره فنی بیرینگ را باید نقطه شروع شناسایی محصول دانست، نه جایگزین کامل کاتالوگ فنی.

---

● اشتباهات رایج هنگام خواندن شماره بیرینگ

• توجه نکردن به حروف و فقط خواندن اعداد
• اشتباه گرفتن C3 با کیفیت بالاتر
• فرض کردن اینکه تمام برندها از یک سیستم نام‌گذاری کاملاً یکسان استفاده می‌کنند
• انتخاب بیرینگ فقط بر اساس قطر داخلی
• بی‌توجهی به نوع آب‌بندی
• نادیده گرفتن شرایط دمایی و سرعت دستگاه
• استفاده از شماره مشابه بدون بررسی کاتالوگ سازنده

---

● چرا شناخت شماره فنی بیرینگ اهمیت دارد؟

شناخت شماره فنی باعث می‌شود هنگام خرید یا تعویض بیرینگ، انتخاب دقیق‌تری داشته باشیم. به جای اینکه صرفاً بگوییم «یک بیرینگ با این قطر می‌خواهم»، می‌توانیم مشخصات دقیق‌تری مانند نوع بیرینگ، آب‌بندی و لقی داخلی را نیز در نظر بگیریم.

این موضوع به‌خصوص زمانی اهمیت پیدا می‌کند که بیرینگ در یک دستگاه صنعتی خاص استفاده شده و کوچک‌ترین تفاوت در مشخصات آن می‌تواند روی عملکرد، دما، صدا و عمر تجهیز تأثیر بگذارد.

---

● سوالات متداول

● آیا عدد روی بیرینگ همان شماره فنی است؟

عدد یا ترکیب حروف و اعداد روی بیرینگ معمولاً بخشی از شماره فنی یا شماره شناسایی آن است، اما برای تشخیص کامل محصول باید تمام کد و در صورت نیاز کاتالوگ سازنده بررسی شود.

● C3 بهتر است یا CN؟

هیچ‌کدام ذاتاً بهتر نیستند. انتخاب بین C3 و لقی نرمال باید بر اساس شرایط کاری، دما، سرعت، نوع نصب و میزان تداخل انجام شود.

● تفاوت 2RS و ZZ چیست؟

2RS معمولاً به دو آب‌بند لاستیکی و ZZ یا 2Z معمولاً به دو محافظ فلزی اشاره دارد. هرکدام مزایا و کاربرد خاص خود را دارند.

● آیا از روی شماره بیرینگ می‌توان قطر آن را فهمید؟

در بسیاری از بیرینگ‌های استاندارد می‌توان قطر داخلی را از روی کد مربوط به قطر سوراخ تشخیص داد؛ اما این قاعده برای تمام انواع و تمام کدها یکسان نیست.

● آیا شماره فنی برندهای مختلف یکی است؟

گاهی کدهای بیرینگ‌های برندهای مختلف مشابه یا معادل هستند، اما نباید صرفاً بر اساس شباهت شماره تصمیم گرفت. مشخصات فنی و کاتالوگ سازنده باید بررسی شود.

---

---

● جمع‌بندی

شماره فنی بیرینگ را می‌توان شناسنامه‌ای برای شناسایی ویژگی‌های اصلی آن دانست. اعداد ابتدایی، پسوندها و حروفی مانند 2RS، ZZ و C3 هرکدام می‌توانند اطلاعات مشخصی درباره بیرینگ ارائه دهند.

با یادگیری اصول خواندن این کدها، انتخاب و تعویض بیرینگ بسیار ساده‌تر می‌شود؛ اما برای انتخاب نهایی، به‌خصوص در ماشین‌آلات صنعتی، نباید تنها به شماره فنی اکتفا کرد.

بیرینگ مناسب، بیرینگی نیست که صرفاً شماره آن با نمونه قبلی یکسان باشد؛ بیرینگ مناسب، محصولی است که با شرایط واقعی کار دستگاه مطابقت داشته باشد.
